A gerenda eltérítésének megértése raklapos állványrendszerekben

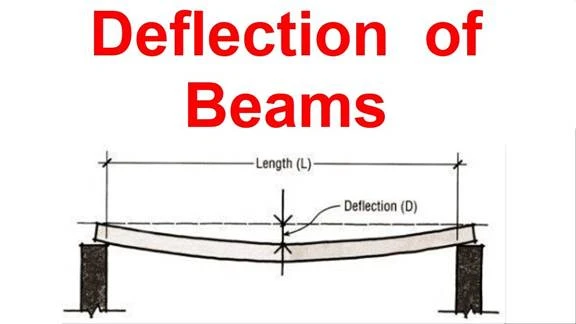

A raklapos állványrendszerekben a gerenda elhajlása normális szerkezeti viselkedés, amely terhelések alkalmazásakor lép fel. A terhelt gerenda enyhén meghajlik a súly alatt, és ezt a kis függőleges mozgást úngerenda eltérítése.
Az állványok kialakításánál megfelelően szabályozott elhajlás várható. A kulcs annak biztosítása, hogy az elhajlás a műszaki szabványok által meghatározott elfogadható határokon belül maradjon.
Mi okozza a sugár eltérítését
Számos tényező befolyásolja, hogy a gerenda mennyire elhajlik terhelés alatt, többek között:
Nyaláb fesztáv (távolság az oszlopok között)
Alkalmazott tehersúly
Acél vastagság és anyagszilárdság
A gerendaprofil szerkezeti kialakítása
Általában a hosszabb fesztávok és a nagyobb terhelések nagyobb elhajlást eredményeznek, míg az erősebb gerendaprofilok és a vastagabb acél korlátozzák a mozgást.
Elfogadható elhajlás az állványrendszerekben
Sok állványtervezési gyakorlatban a gyakran{0}}hivatkozott irányelv a maximális elhajlás kb.L/180, holLa nyaláb fesztávját jelenti.
Például egy gerenda, amelynek fesztávja a2700 mmjellemzően kb15 mmamikor teljesen meg van töltve.
A tényleges megengedett határértékek az alkalmazandó tervezési szabványoktól függően változhatnak, mint plRMI, FEM, vagyAS4084.
Miért számít az elhajlás?
Bár a nyaláb bizonyos mozgása normális, a túlzott elhajlás működési és szerkezeti problémákhoz vezethet. Ezek közé tartozhat a raklap instabilitása, a gerenda csatlakozóira és oszlopaira nehezedő fokozott igénybevétel, valamint a hosszú távú szerkezeti kifáradás, ha a terhelés meghaladja a tervezési határértékeket.
Emiatt az elhajlásszabályozás fontos része a biztonságos állványtervezésnek.
A gerenda teljesítményének javítása
A sugár teljesítménye számos tervezési és üzemeltetési intézkedéssel javítható:
Vastagabb acél vagy nagyobb -szilárdságú anyagok használata
A gerenda profil kialakításának optimalizálása
A nyaláb fesztávolságának csökkentése, ahol lehetséges
Biztosítani kell a terhelések egyenletes eloszlását a gerenda szintjén
A megfelelő mérnöki tervezés és a helyes rakománykezelés segít fenntartani a biztonságos elhajlási szintet, és biztosítja a raklapos állványrendszerek hosszú távú -megbízhatóságát.
